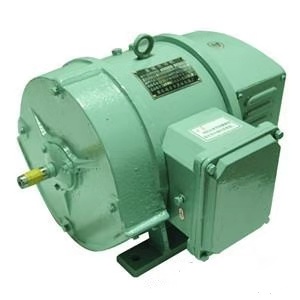

ZTP-12 1.1KW 机车电机 西玛电机 西安电机

一、概述 　　 1.ZTP型直流辅助电机，专用于内燃机车、电力机车上拖动液压泵、鼓风机、空气压缩机、辅助发电机、测速发电机及其它辅助机械电机等。 　　2.该电机应能满足铁路机车动车用直流辅助电机通用技术条件OXD.515.010-2001或其它专用技术条件。 电机能承受机车动车正常运行时产生的冲击和振动，雨、雪、风、沙侵袭时电机正常运行。适用于环境温度为-40℃~+45℃；海拔高度不超过1200m。超过1200m至4000m见技术条件的规定。 二、电机型号说明 　　1.ZTP-62K：“Z”表示直流电机，“T”表示铁路运输，“P”表示配套专用，“62”表示机座号，“K”表示区别代号。 　　2.ZBT—型号表示直流封闭铁路配套电机。 三、结构型式 电机基本安装型式 　　 1.卧式、机座带底脚(IMB3)见图1：ZTP-1~5、62K、62Kl、62K2、62G、82B、ZBT-12。 　　 2.卧式、机座带底脚、端盖上有凸缘(IMB35)见图2：ZTP-1~3、12D、22Z；图3：ZTP-63K；图4：ZTP-6 3K1；图5：ZTP-63D。 　　 3.卧式、机座带底脚、端盖上有凸缘(圆形端盖)(IMB35)、出线盒在顶部，见图6：ZTP-22B。 　　 4.卧式、无底脚、机座上有凸缘(IMBl0)见图7：ZTP-62A、63A、63B、63B1、ZBT-63。 　　 5.卧式、无底脚、机座上有凸缘(IMBl0)见图8：ZTP-62A1； 　　 6.立式、无底脚、轴伸向下、机座上有凸缘(IMVl0)见图8：ZTP-62L、63L；图9：ZTP-61L。 　　 7.根据用户需要也可制成其它安装型式、单轴伸或双轴伸的电机，单轴伸的电机在非传动端可以配装测速发电机或其它测速装置。 　　 8.IMB3、IMB35安装型式的电机出线盒位置从传动端看，在机座左侧(为正盒)，若用户需要也可在机座右侧(为反盒)，或在机座的上方。IMBl0、IMVl0安装型式的电机无出线盒。 四、订货须知 　　 1.订货前，请先查阅产品样本，明确所需产品的型号规格等技术数据，如所需的品种、规格与样本中有出入，请与我厂联系，如有特殊要求，请事先提出具体要求，经双方协商同意后，签订合同或技术协议。 　　 2.订货时请注明电机型号、功率、电压、转速、工作制、结构安装型式、励磁方式、励磁电压、出轴数、出线盒位置、旋转方向以及所需附件、备品名称、数量等。 　　 3.如需配套出国，有湿热带要求时，请在合同中注明。
