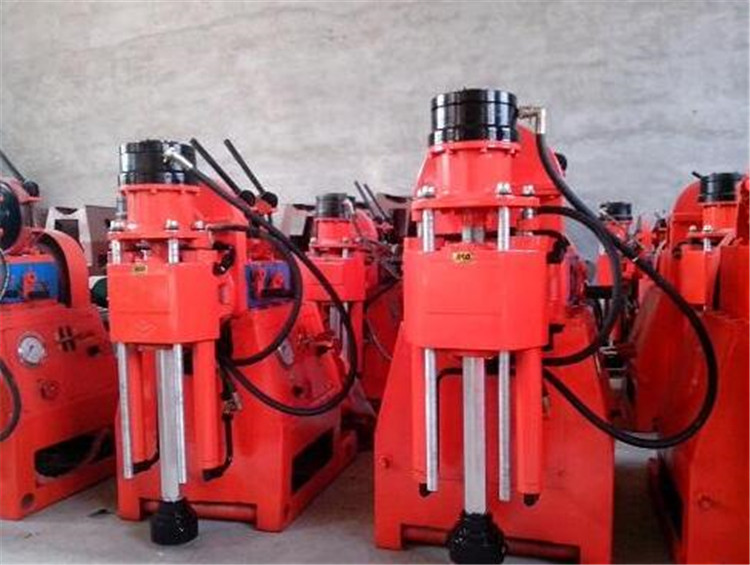

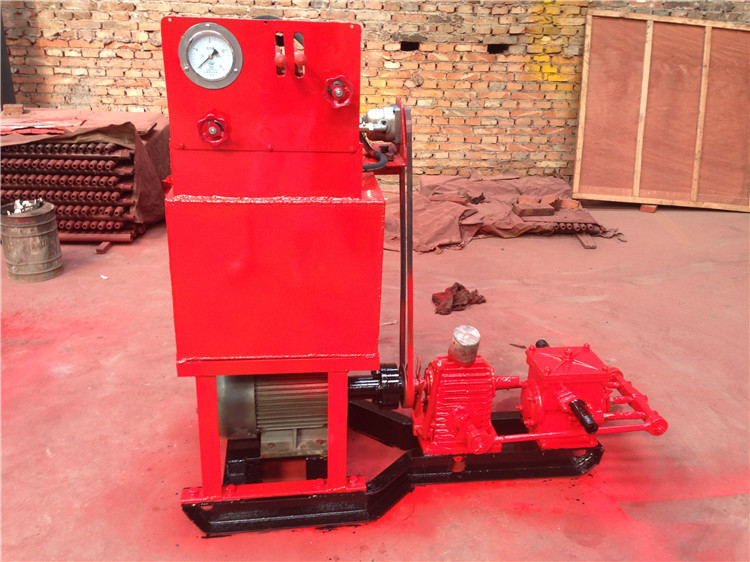

钻机采用机械传动，结构简单，体积小，重量轻，操作方便， 性能可靠。钻机配有液压卡盘及液压给进油缸.
![4@BY(I9M3%]F{R6ANR[_0$U](http://www.copperhome.net/file/upload/202104/12/1115483539249.jpg)
|
技术参数 |
ZLJ-200 |
|
|
立轴额定输出转矩 (N˙m) |
200 |
|
|
使用钻杆 |
(mm) |
φ42 |
|
钻孔深度 |
（m） |
50 |
|
钻孔直径 |
开孔 (mm) |
φ89 |
|
|
终孔 (mm) |
≥φ50 |
|
立轴通径 |
× |
φ44 |
|
立轴转数 |
(rp/m) |
112/192/350 |
|
立轴行程 |
(mm) |
400 |
|
额定起拔力 |
(kN) |
22(7MPa时) |
|
额定推动力 |
(kN) |
16(7MPa时) |
|
钻孔角度范围 |
（°） |
0~3600 |
|
绞车提升能力 |
(kN) |
|
|
绞车单绳层提升速度 |
(m/s) |
|
|
卷筒容绳量 |
(m) |
|
|
使用钢丝绳直径 |
(mm) |
|
|
弹簧卡盘使用压力 |
（MPa） |
6 |
|
弹簧卡盘夹紧力 |
(kN) |
30 |
|
使用油泵型号 |
|
YBC-12/125 |
|
油泵额定压力 |
（MPa） |
12.5 |
|
油泵额定流量 |
(L/min) |
12 |
|
电机 |
型号 |
YBK2-112M-4 |
|
|
功率(kW) |
4 |
|
|
转速(r/min) |
1440 |
|
|
额定电压（V） |
380/660 |
|
|
额定电流（A） |
8.8/5.1 |
|
质量 |
(kg) |
380 |
|
外形尺寸 |
(mm) |
1036×550×1150 |
