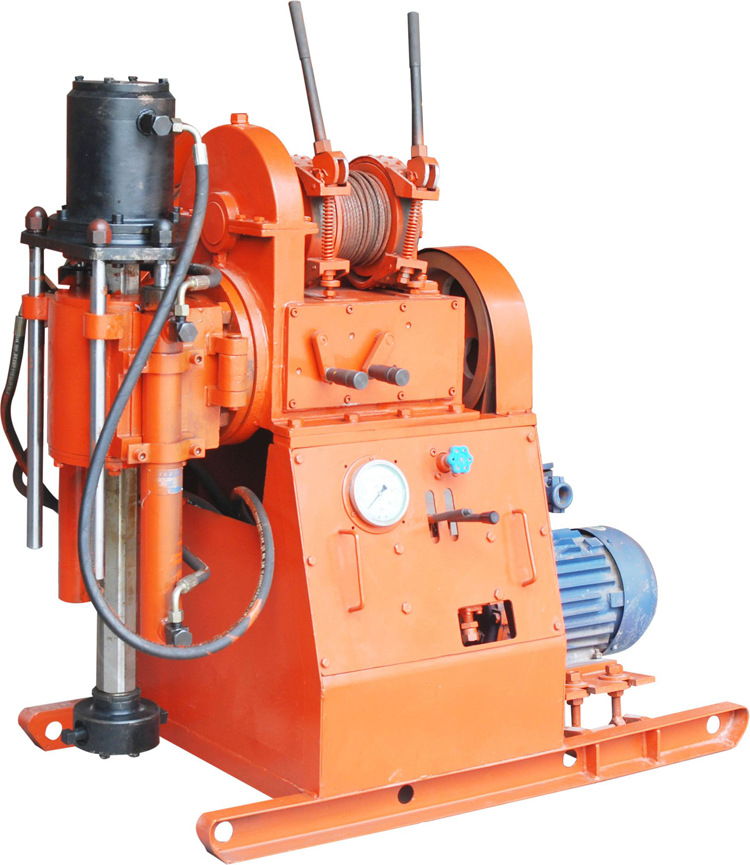

产品介绍：
主要用于矿井内部，供钻探０～３６０度的探放水孔，地质构造孔，灭火孔，抽放瓦斯及其他用途的工程用孔．也可以在地面钻地质钻探孔以及其他工程用孔．铁矿用于钻探山石，以便利于开采矿石．
钻机采用机械传动，结构简单，体积小，重量轻，操作方便， 性能可靠。钻机配有液压卡盘及液压给进油缸.
|
技术参数 |
ZLJ-200 |
ZLJ-250 |
ZLJ-350 |
ZLJ-400 |
ZLJ-700 |
|
|
立轴额定输出转矩 (N˙m) |
200 |
250 |
350 |
400 |
700 |
|
|
使用钻杆 |
(mm) |
φ42 |
42 |
42 |
φ42 |
φ42 |
|
钻孔深度 |
（m） |
50 |
75 |
150 |
200 |
250 |
|
钻孔直径 |
开孔 (mm) |
φ89 |
φ89 |
φ89 |
φ108 |
φ108 |
|
终孔 (mm) |
≥φ50 |
≥φ50 |
≥φ50 |
≥φ76 |
≥φ76 |
|
|
立轴通径 |
× |
φ44 |
φ44 |
φ44 |
φ44 |
φ54 |
|
立轴转数 |
(rp/m) |
112/192/350 |
120/205/363 |
120/214/375 |
115/205/360 |
123/219/385 |
|
立轴行程 |
(mm) |
400 |
400 |
400 |
400 |
400 |
|
额定起拔力 |
(kN) |
22(7MPa时) |
12(7MPa时) |
12(7MPa时) |
30(7MPa时) |
50(10MPa时) |
|
额定推动力 |
(kN) |
16(7MPa时) |
9(7MPa时) |
9(7MPa时) |
20(7MPa时) |
30(10MPa时) |
|
钻孔角度范围 |
（°） |
0~3600 |
0~3600 |
0~3600 |
0~3600 |
0~3600 |
|
绞车提升能力 |
(kN) |
|
7.35/5.88/3.28 |
8.7/4.74/2.69 |
15/8/4.5 |
18/10/5.7 |
|
绞车单绳一层提升速度 |
(m/s) |
|
0.22/0.374/0.672 |
0.25/0.45/0.79 |
0.25/0.45/0.79 |
0.26/0.46/0.81 |
|
卷筒容绳量 |
(m) |
|
26.8 |
30 |
30 |
40 |
|
使用钢丝绳直径 |
(mm) |
|
φ8.8 |
φ11 |
φ11 |
φ11 |
|
弹簧卡盘使用压力 |
（MPa） |
6 |
6 |
6 |
6.5 |
8 |
|
弹簧卡盘夹紧力 |
(kN) |
30 |
30 |
30 |
35 |
50 |
|
使用油泵型号 |
|
YBC-12/125 |
YBC-12/125 |
YBC-12/125 |
YBC-12/125 |
YBC-16/160 |
|
油泵额定压力 |
（MPa） |
12.5 |
12.5 |
12.5 |
12.5 |
16 |
|
油泵额定流量 |
(L/min) |
12 |
12 |
12 |
12 |
16 |
|
电机 |
型号 |
YBK2-112M-4 |
YBK2-112M-4 |
YBK2-132S-4 |
YBK2-132M-4 |
YBK2-160M-4 |
|
功率(kW) |
4 |
4 |
5.5 |
7.5 |
11 |
|
|
转速(r/min) |
1440 |
1440 |
1400 |
1400 |
1460 |
|
|
额定电压（V） |
380/660 |
380/660 |
380/660 |
380/660 |
380/660 |
|
|
额定电流（A） |
8.8/5.1 |
8.8/5.1 |
11.6/6.7 |
15.4/8.8 |
26.6/13.1 |
|
|
质量 |
(kg) |
380 |
480 |
500 |
615 |
800 |
|
外形尺寸 |
(mm) |
1036×550×1150 |
1230×600×1185 |
1250×640×1265 |
1250×640×1265 |
1480×680×1290 |

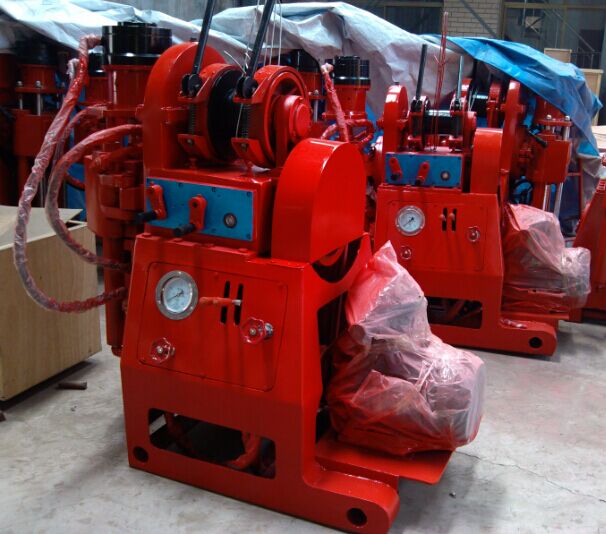

![4]0IA]1I(3{5}`GQ_I5HG_Y](http://www.copperhome.net/file/upload/202009/02/1542311845102.jpg)
