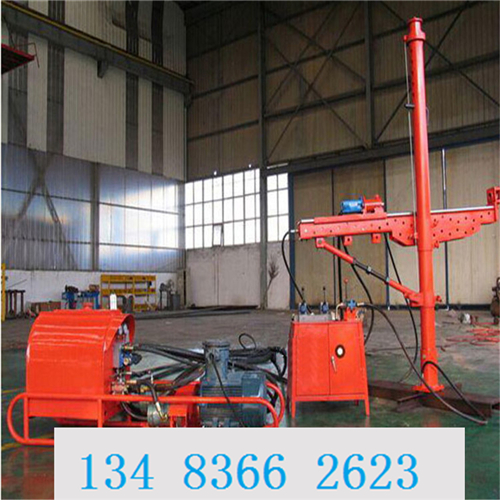

ZYJ架柱式液压回转钻机，使用硬质合金、金刚石复合片钻头、高效螺旋钻杆配煤钻头回转钻进，可适用于岩巷面和采掘面的和水的探测眼的开孔。
该钻机的显著特点就是整机重量轻、操作简单。自身配有支撑和固定导轨的支柱，采用的顶紧方式，导轨和立柱之间采用了360度可调的连接盘，保证了钻机打孔角度的360度可调。该钻机采用分体式布局，整机由主机、泵站、操作台和胶管附件四部分组成。各部分拆装方便、便于搬运。
|
产品型号 |
ZYJ-270/180 |
ZYJ-400/280 |
ZYJ-680/220 |
|
钻孔深度(m) |
100 |
200 |
250 |
|
额定转矩(N•m) |
270 |
400 |
680 |
|
额定转速(r/min) |
180 |
280 |
220 |
|
回转额定压力(Mpa) |
14 |
15 |
17 |
|
进给额定压力(Mpa)888130675717 |
8 |
15 |
17 |
|
给进力(kN) |
13 |
18 |
31 |
|
起拔力(Kn) |
8 |
25 |
15 |
|
推进行程(mm) |
1330 |
1300 |
1300 |
|
空载推进速度(mm/min) |
3000 |
8000 |
7500 |
|
返回速度（mm/min） |
3000 |
5000 |
5200 |
|
噪声dB (A) |
90 |
90 |
90 |
|
回转角度（°） |
0-360 |
0-360 |
0-360 |
|
邮箱有效容积（L） |
120 |
200 |
300 |
|
架柱高度（mm） |
1500-4200 |
||
|
额定功率(kW) |
11 |
15 |
30 |
|
电机电压(V) |
380/660（660/1140） |
||
|
圆钻杆直径（mm） |
Φ42 |
Φ42/Φ50 |
|
|
地质钻头直径（mm） |
φ56/Φ65/Φ75 |
Φ56/Φ65/Φ75/Φ90/Φ95 |
|
|
操作台外形尺寸(mm) |
530×526×675 |
440×414×628 |
500×475×630 |
|
主机重(kg) |
203/210/165 |
282/290/303/322 |
340/358/378/397 |
|
泵站尺寸(mm) |
1800×500×800 |
1450×600×1000 |
1800×600×1080 |
|
泵站重量(kg) |
350 |
432 |
490 |
